Die Herausforderung unseres Kunden aus dem Bereich Armaturen und Pumpen: Das beste Fertigungsverfahren finden, das eine optimale Rauheit, Korrosionsbeständigkeit und Konstruktion seiner Räder bietet.
Die mehrstufigen Hochdruckkreiselpumpen werden zum Zurückdrängen großer Wassermengen verwendet. Ihr Energieverbrauch im Zusammenhang mit der Reibung des Wassers an den Laufradwänden stellt für unseren Kunden ein großes Problem dar.
Außerdem können diese Laufräder mit komplexer Geometrie nicht durch Bearbeitung angefertigt werden. Zudem werden sie je nach Anwendung der Pumpe in mehr oder weniger aggressiven Umgebungen eingesetzt.
Die Lösungen der Gießerei Nowak
Wie kann dieses Laufrad aus einem Guss umgesetzt werden, mit Kanälen innen, die die Gussform nicht aufbrechen?
Für dieses Gussteil aus dem Bereich Armaturen und Pumpen haben wir eine Lösung mit einem Formkern aus löslichem Wachs gewählt.

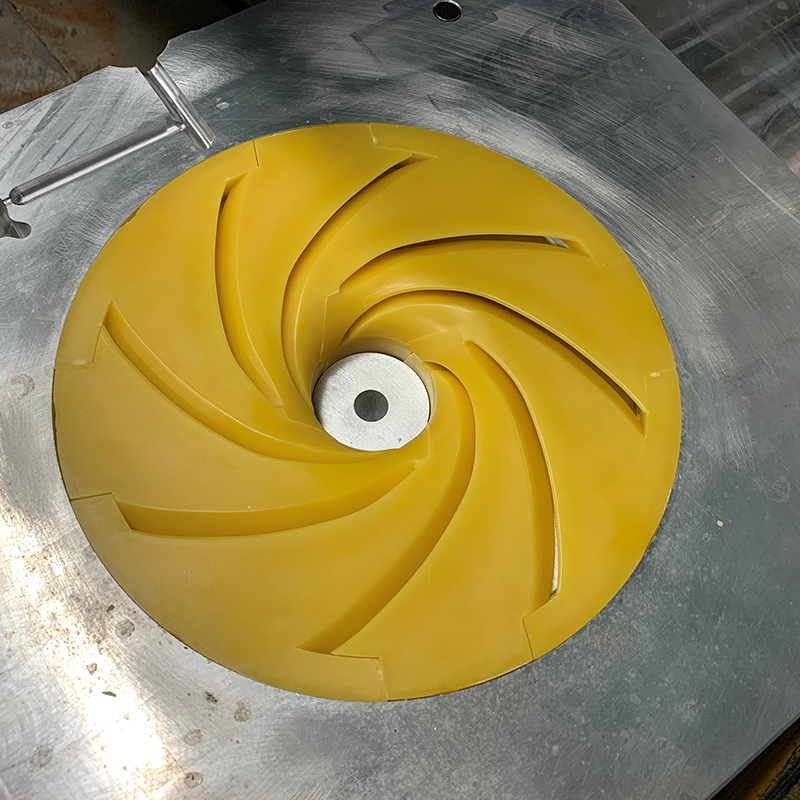

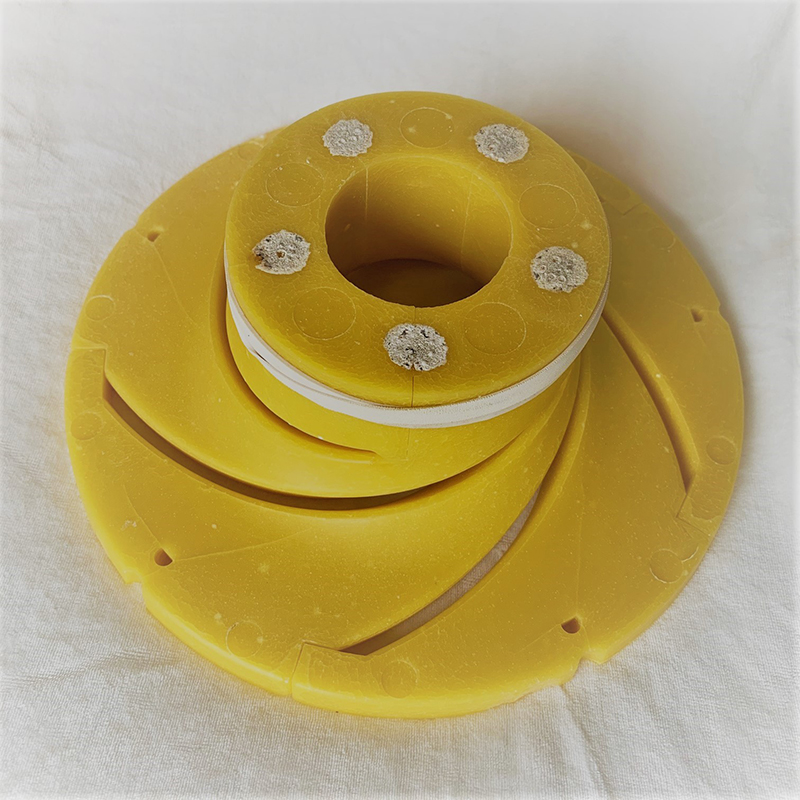

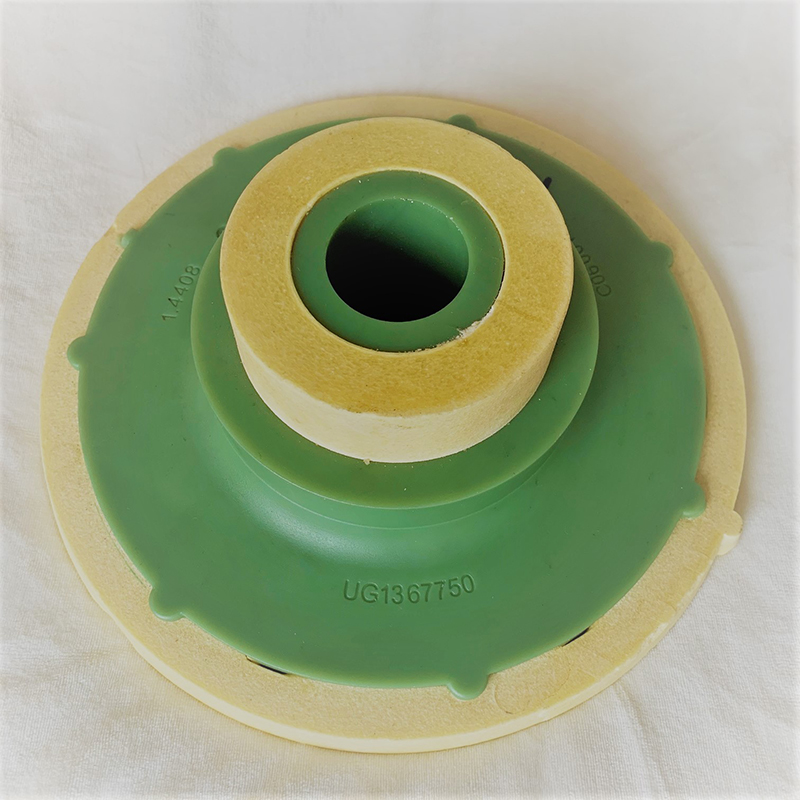

Der lösliche Kern (gelbes Wachs) entsteht durch Zusammenfügen der in einem Aluminiumwerkzeug eingespritzten Ausschnitte. Anschließend wird der Kern in einem Werkzeug des Gussmodells platziert und das grüne Wachs rundherum eingespritzt. Nach dem Abkühlen wird das lösliche Wachs in einem Säurebad entfernt.
Nach diesem Bad verbleibt nur noch die (grüne) Wachsgussform, die Nachbildung des künftigen Metallteils.
Wie erreicht man die bestmögliche energetische Leistung?
Je geringer die Rauheit (Ra) der Oberfläche der Hydraulikkanäle der Laufräder ist, desto besser die energetische Leistung der Pumpe.
Mit dem Feingussverfahren von Nowak kann ein hervorragender Oberflächenzustand erreicht werden mit einer durchschnittlichen Rauheit von Rohgussteilen für Armaturen und Pumpen von 3,2, ohne Endbearbeitung.
Welche Lösung eignet sich für die Belastungen durch wasserhaltige Umgebungen?
Das Feingussverfahren gestattet das Gießen ein und desselben Bauteils mit unterschiedlichen Legierungen, ganz nach Kundenbedarf.
Insofern werden Laufräder für Pumpen, die in leicht korrosiven Umgebungen eingesetzt werden (z. B. Heißwasser), aus rostfreiem Stahl Typ 316L gegossen.
Dagegen werden Pumpen für Entsalzungsanlagen direkt in Duplex bzw. Superduplex gegossen, abhängig vom Salzgehalt und der Temperatur des Meerwassers.
