Unser Kunde aus dem Bereich Werkzeuge und Maschinen stand vor folgender Herausforderung: Er wollte die Leistung seines Bauteils optimieren, Zusatzfunktionen integrieren und dabei Fertigungskosten senken.
Das Bauteil wird an den Pflug montiert. Anfangs wurde es mechanisch hergestellt, in einem Schweißprozess, ausgehend von einem im Sandgussverfahren erstellten Teil und zwei bearbeiteten Teilen. Der Umstieg auf das Feingussverfahren hat unserem Kunden ermöglicht, die Fertigungsschritte zu reduzieren.
Dank der Entwicklung eines neuen Blockgussstücks konnten beträchtliche Kostensenkungen bei der Produktion erzielt werden. Die Gesamtleistung des Bauteils wurde verbessert und neue Funktionen konnten hinzugefügt werden.
Die Lösungen der Gießerei Nowak
Wie unterscheidet sich das mechanisch geschweißte Originalbauteil vom neuen Blockgussstück?

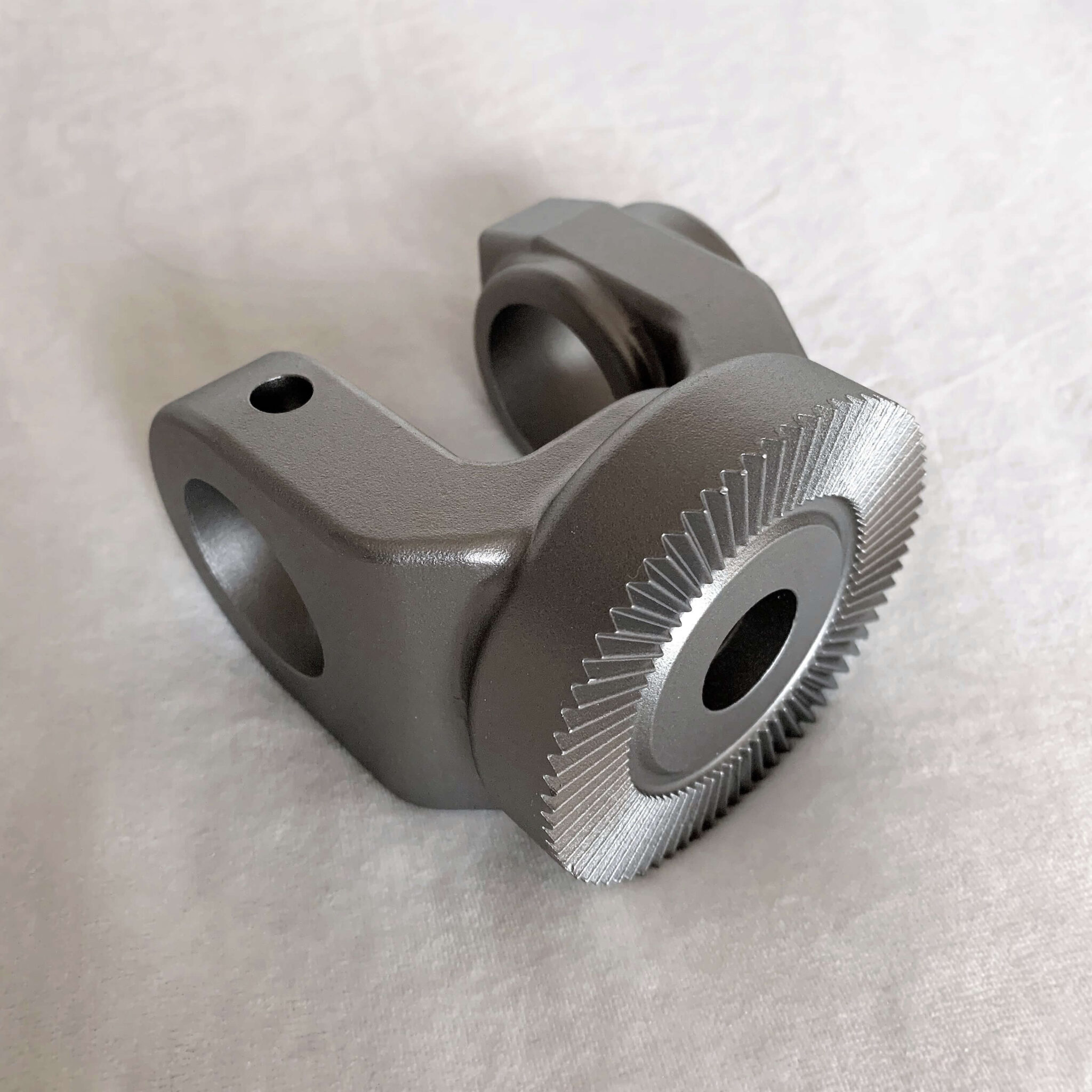

Das Feingussverfahren ersetzt die Schweißvorgänge und produziert ein Blockgussstück.

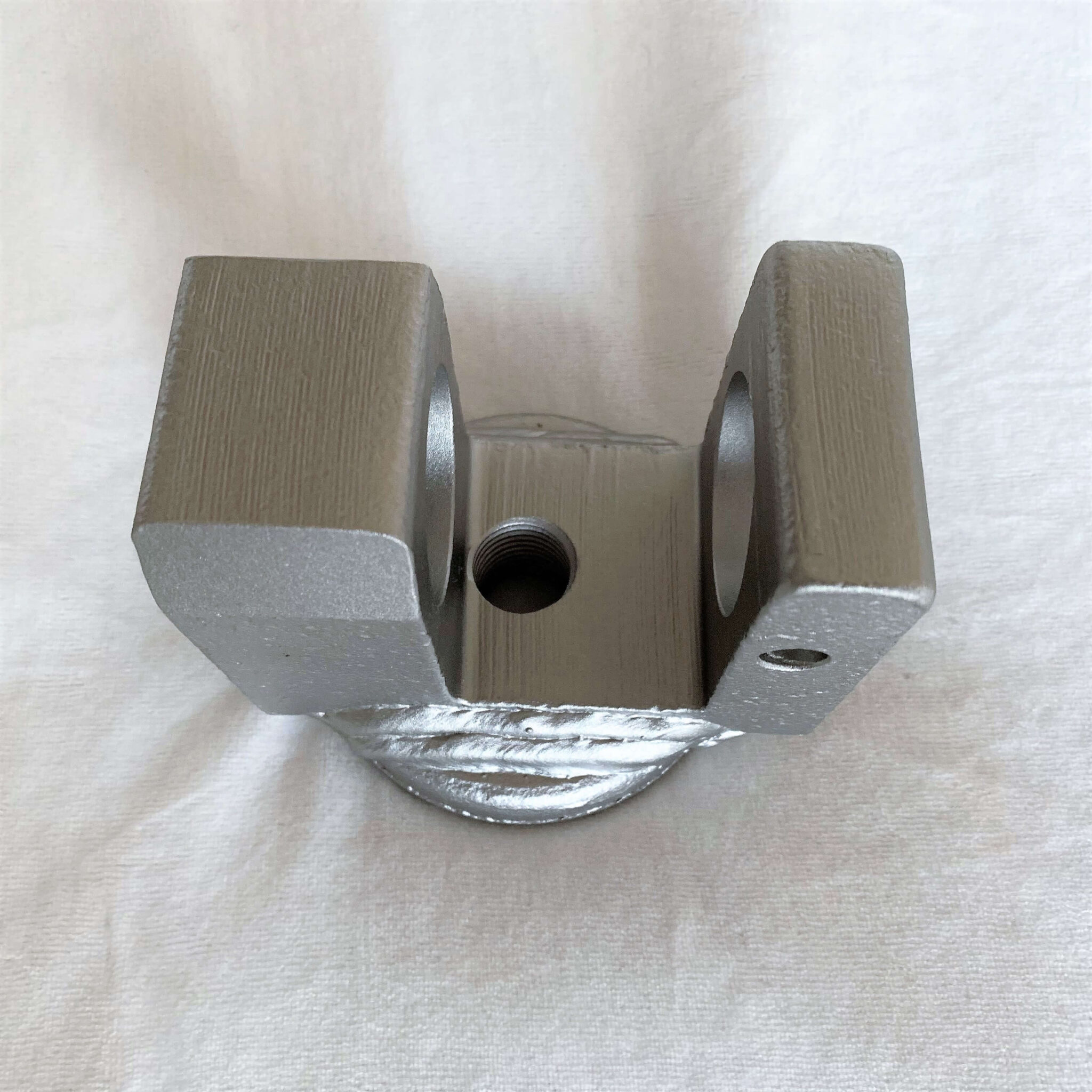

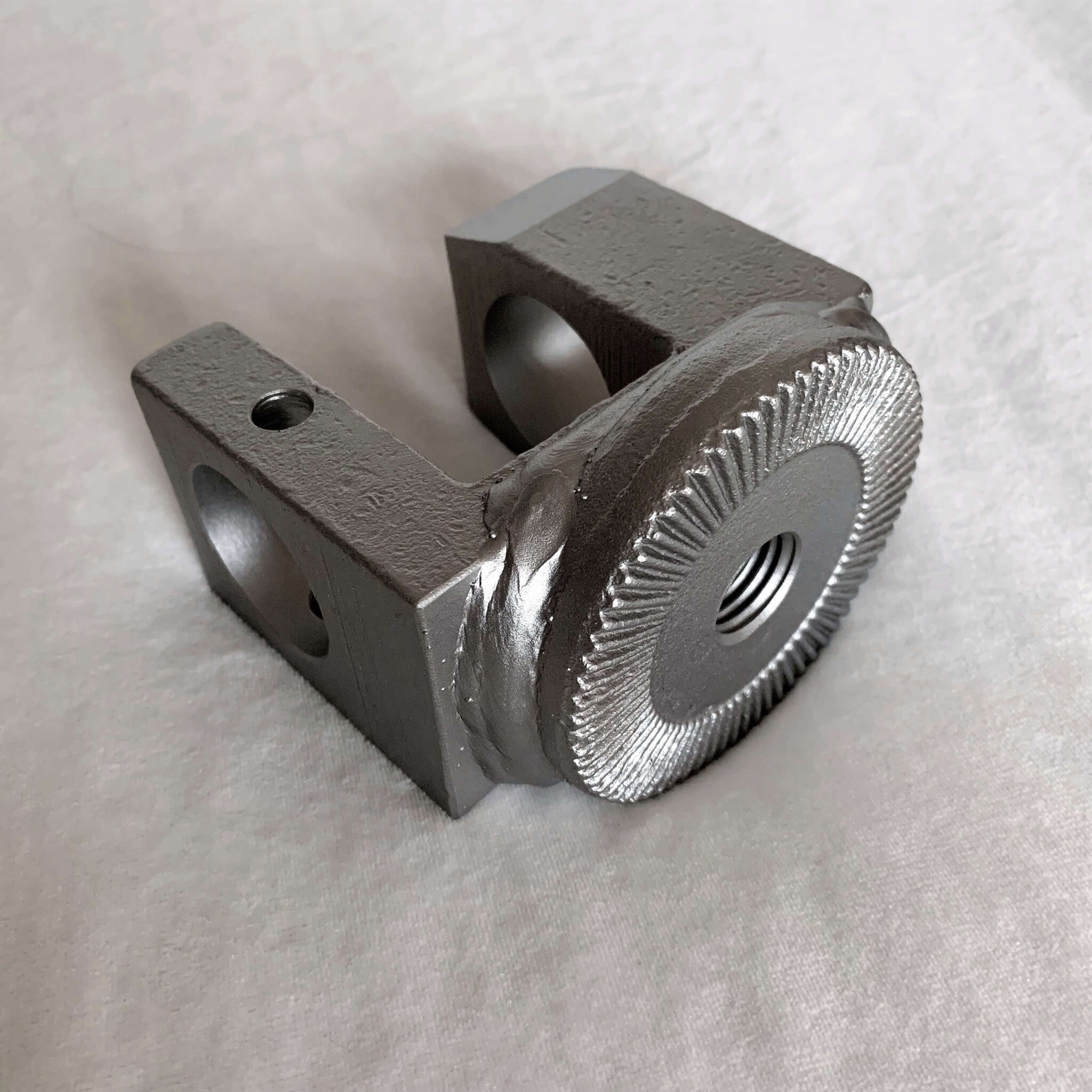

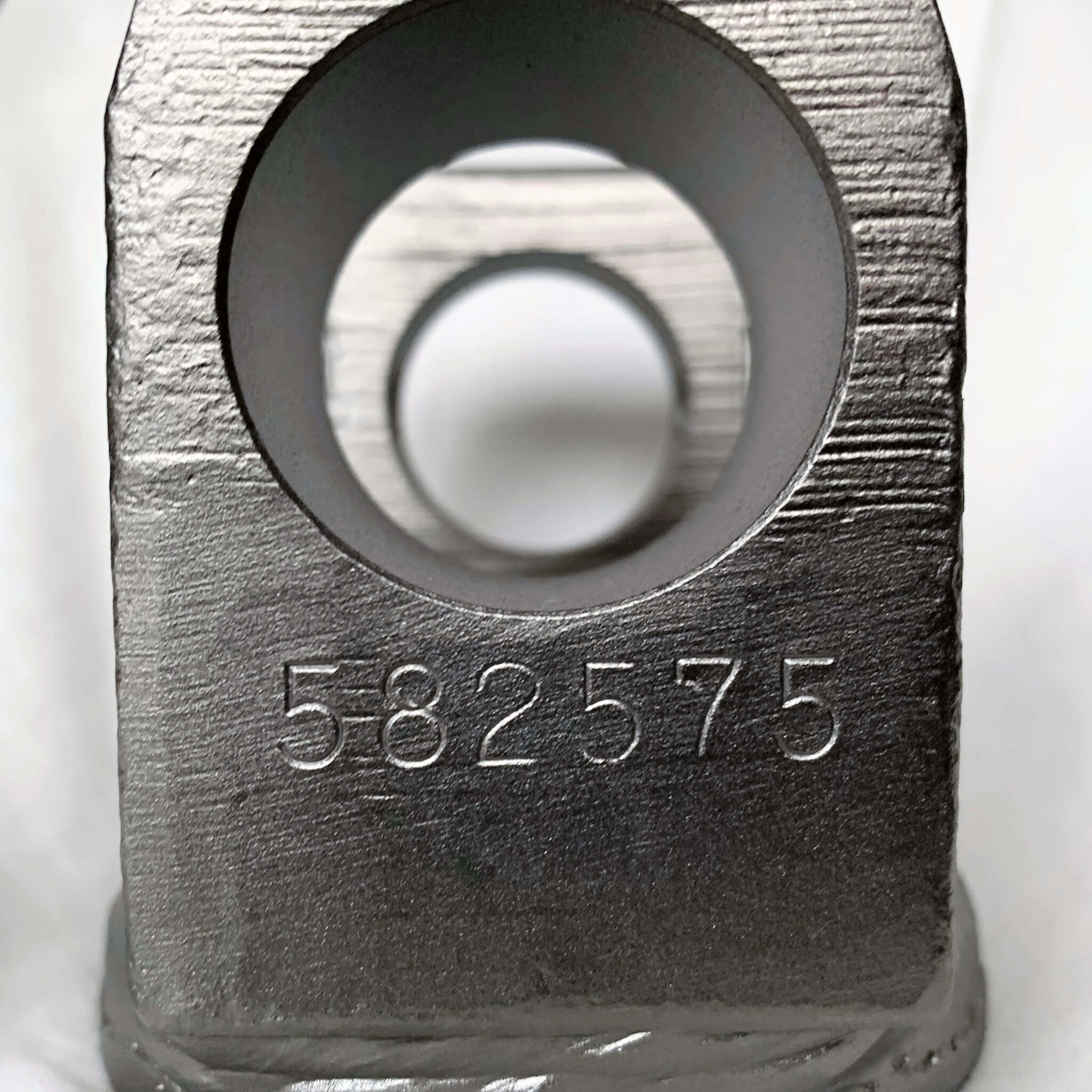

Zuvor mussten für das Original-Schweißteil erst zwei Blöcke bearbeitet und das im Sandguss gefertigte Bauteil hergestellt werden, mit Verzahnung. Anschließend schweißte man die drei Teile zusammen. Darauf folgte noch der Prägeschritt für die Identifikation.
Auf dem Werkzeug- und Maschinenmarkt haben inzwischen schon mehrere Bauteile von einem solchen Wechsel des Fertigungsverfahrens profitiert.
Welche Funktionen wurden in das Blockgussstück integriert?

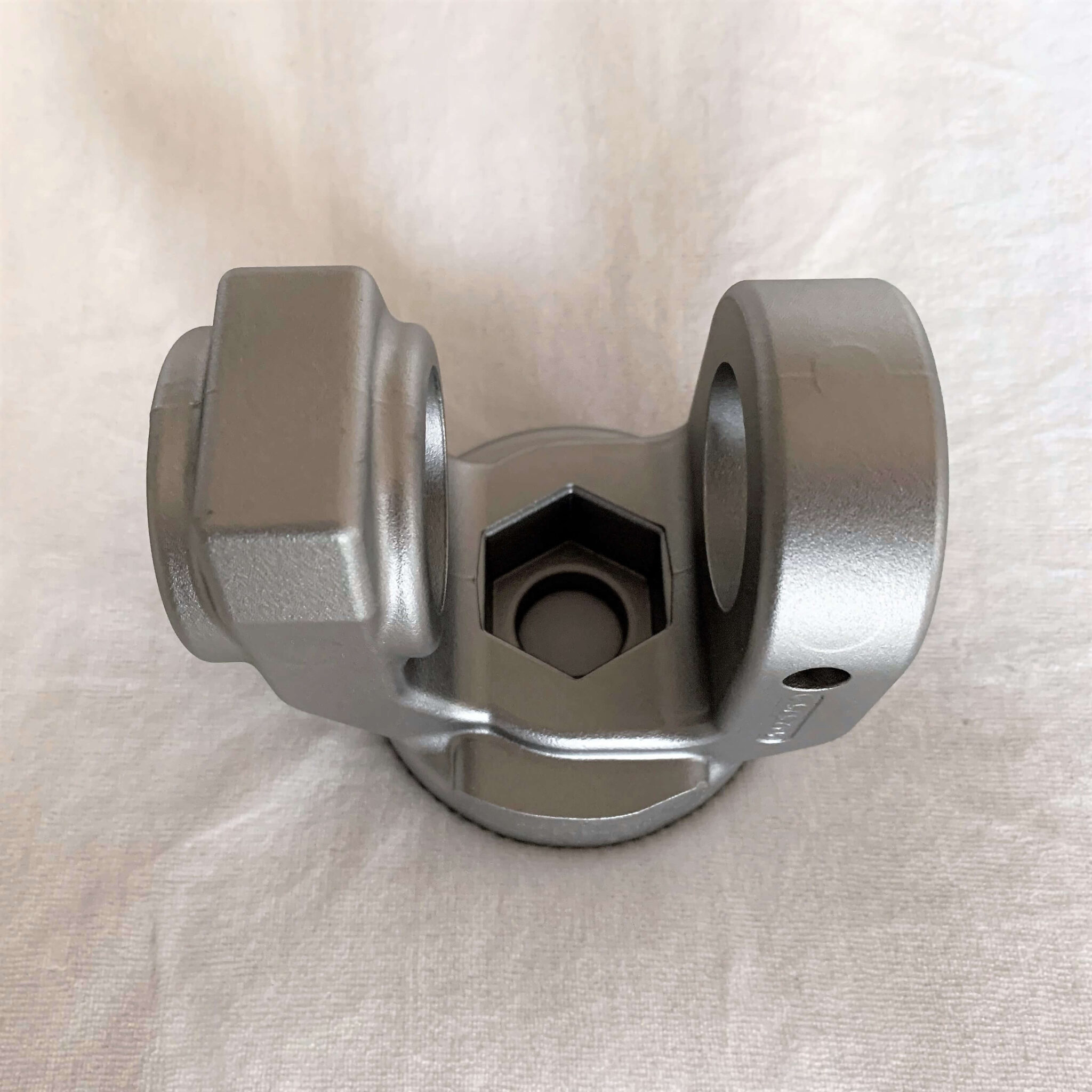

Statt des Gewindeschneidvorgangs wurde eine passende Aufnahme für eine Mutter eingesetzt. Das Verriegelungssystem wurde vereinfacht.

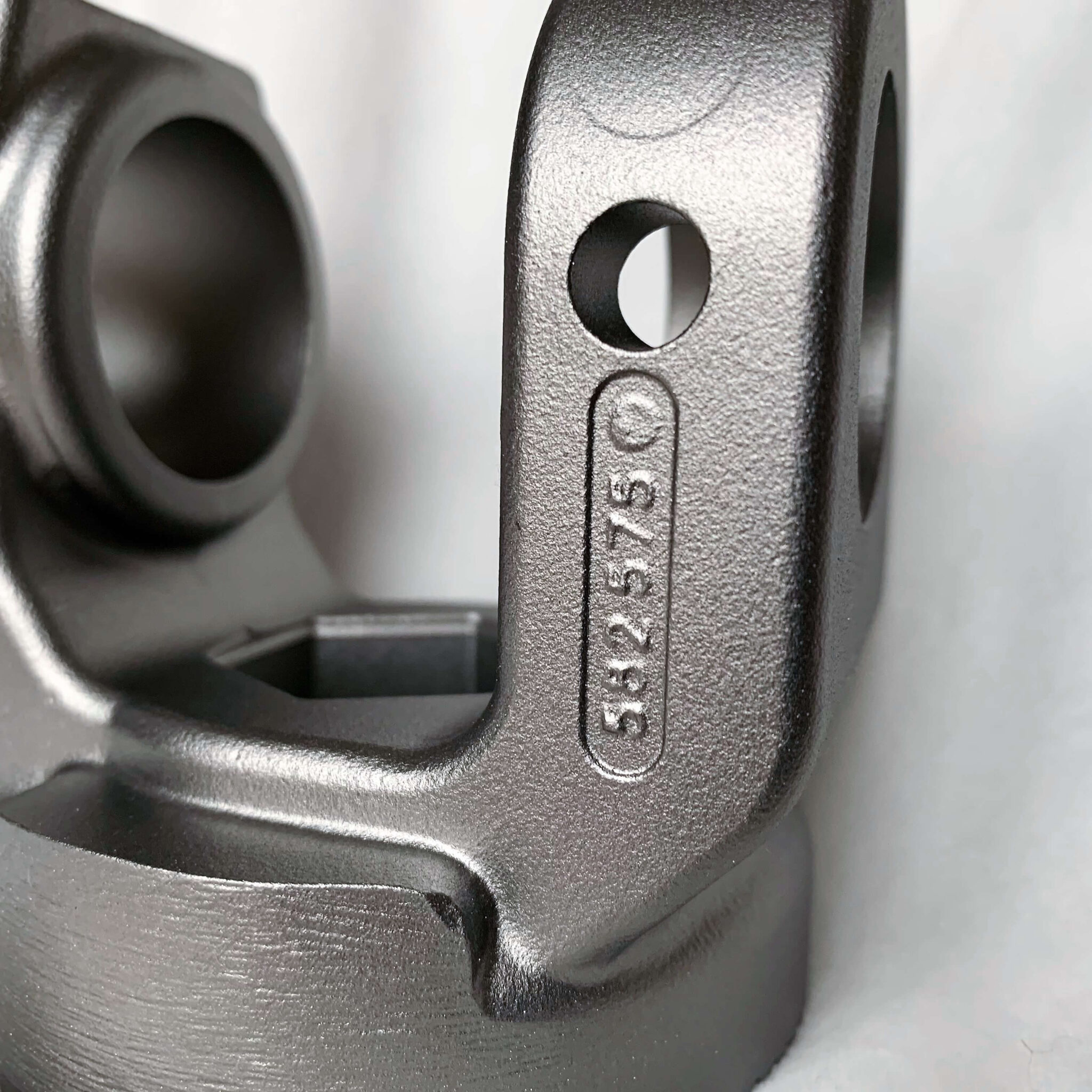

Der Prägeschritt für die Bauteilidentifikat
ion wurde durch Integration in den Gussprozess der Gabel ersetzt.
Den letzten Schritt, also den Bauteilschutz, kann die Gießerei Nowak übernehmen, und die Oberfläche beispielsweise verzinken oder lackieren.
Inwiefern hat sich die Leistung der verzahnten Gabel verbessert?
Nach Wegfall des Schweißvorgangs konnte man eine andere Stahlsorte wählen, die besser für Werkzeuge und Maschinen geeignet ist und bessere mechanische Eigenschaften besitzt.

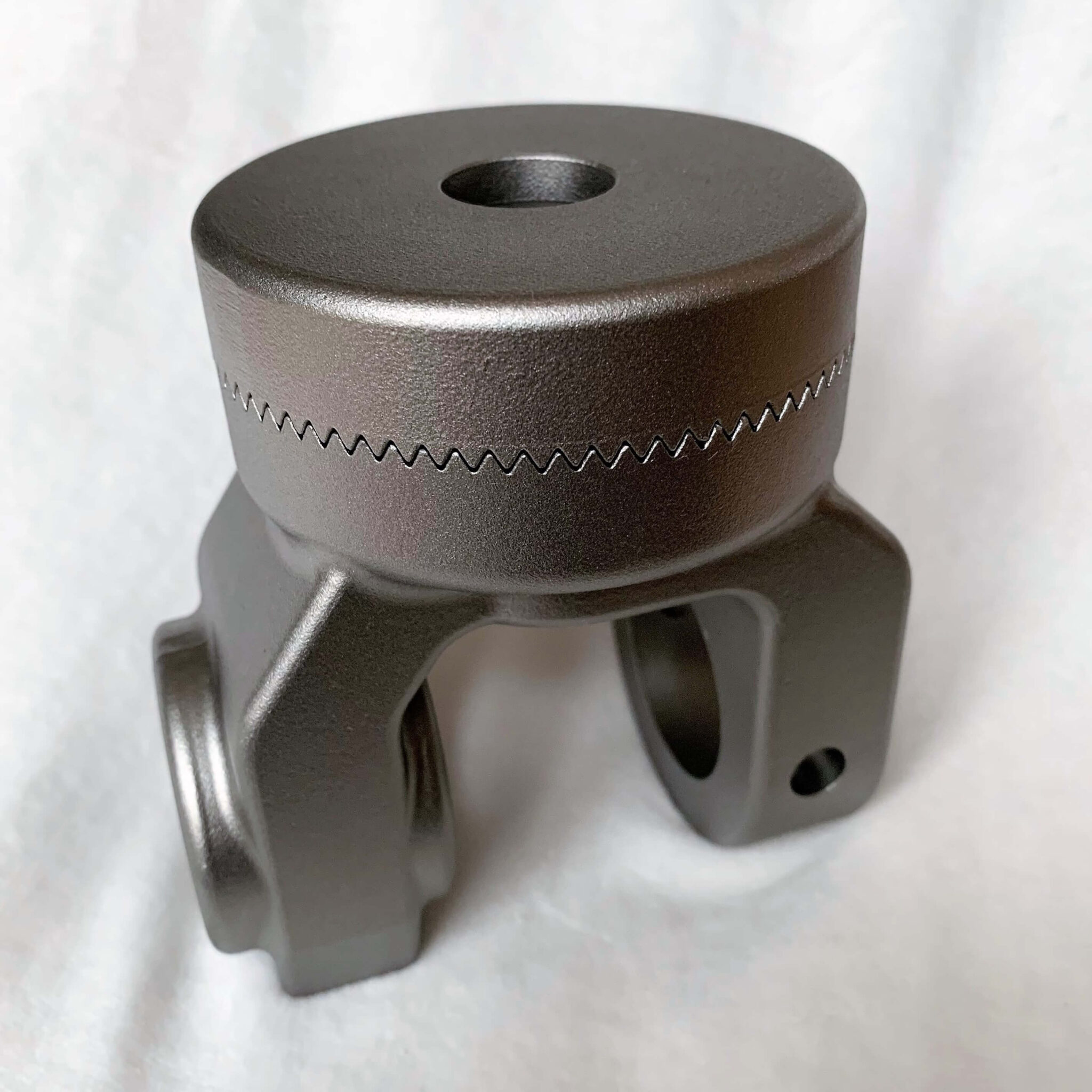

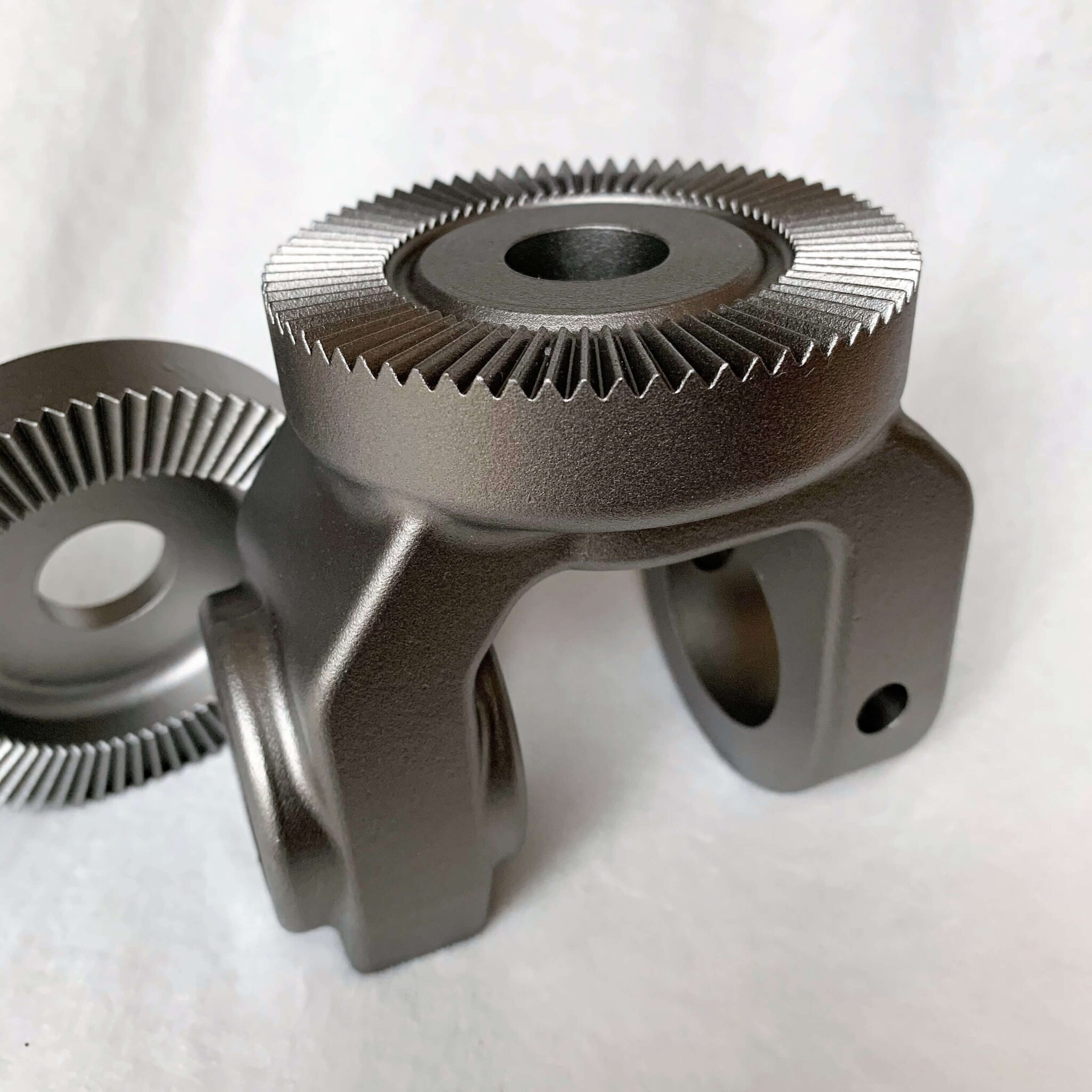

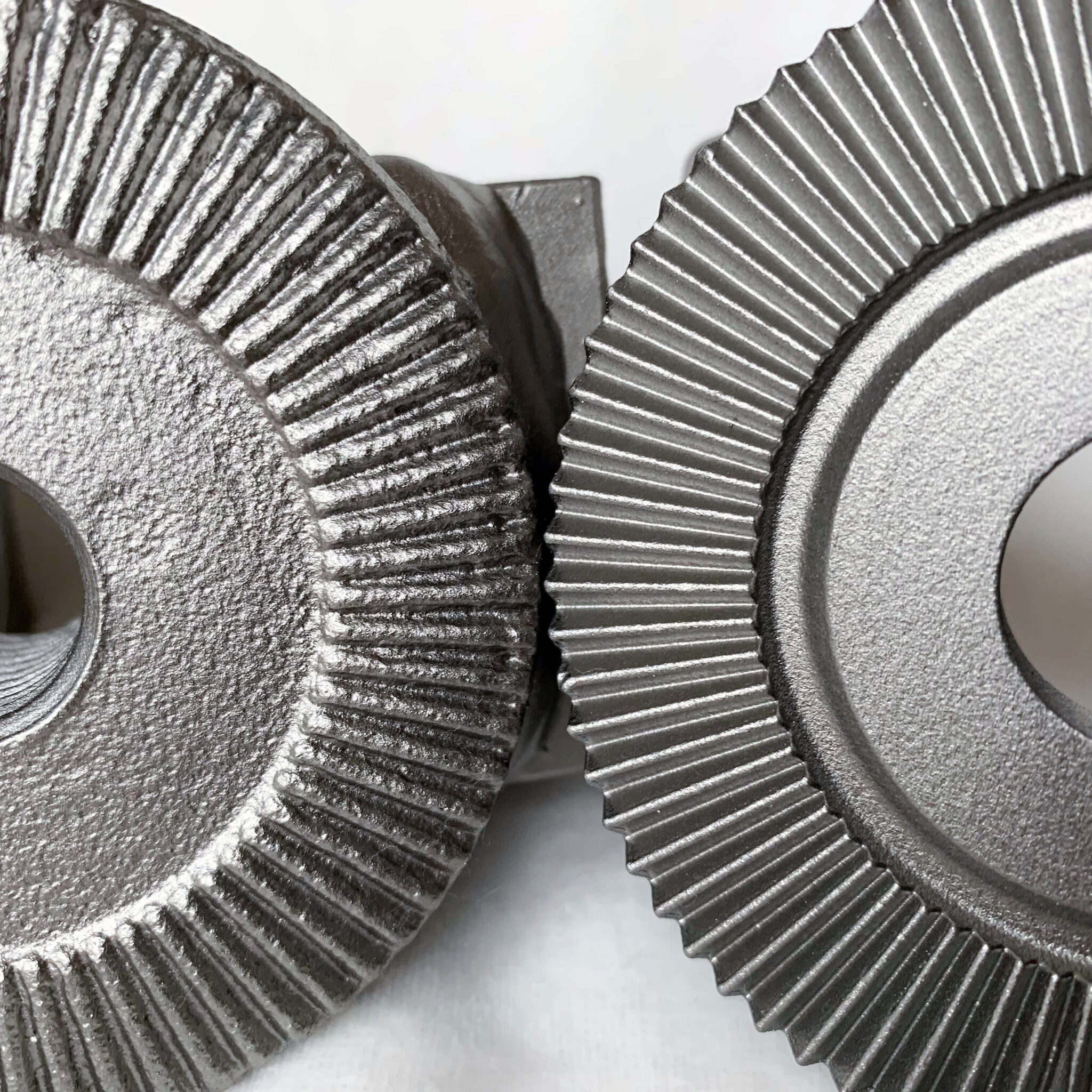

Mit dem Feingussverfahren von Nowak wird eine präzisere Zahnung auf dem Blockgussstück erreicht und so eine Übersetzung mit höherem energetischen Wirkungsgrad.
Das Bauteil wurde auch leichter gemacht, mit 20 % Gewichtseinsparung, ohne Einbußen bei der Stoßfestigkeit und Abnutzungsbeständigkeit.
